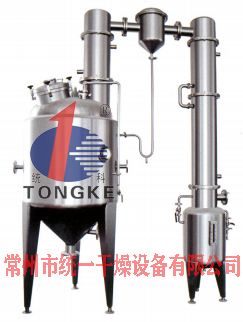

JN 系列真空濃縮罐
/
所屬分類：廢鹽廢水蒸發器系列
產品概述：一、應用范圍 該系列設備主要由濃縮罐主體、冷凝器、汽液分離器、冷卻器、受液桶五個部分組成，濃縮罐為夾套結構，冷卻器為盤管式結構?？捎糜谥扑?、食品、化工等行業對料液的濃縮、并且當作回收酒精和簡單的回流提取之用。技術參數 Technical parameters型號Type參數…
產品詳情|
圖片集錦|
一、應用范圍
該系列設備主要由濃縮罐主體、冷凝器、汽液分離器、冷卻器、受液桶五個部分組成，濃縮罐為夾套結構，冷卻器為盤管式結構?？捎糜谥扑?、食品、化工等行業對料液的濃縮、并且當作回收酒精和簡單的回流提取之用。
技術參數 Technical parameters
|
型號Type 參數 Parameter |
JN50 |
JN100 |
JN200 |
JN300 |
JN500 |
JN700 |
JN1000 |
JN2000 |
|
|
蒸汽壓力 Vapor pressure(MPa) |
＜ 0.25 |
||||||||
|
蒸發能力 eveporating ability（kg/h） |
20 |
40 |
60 |
80 |
100 |
130 |
160 |
350 |
|
|
加熱面積 heating area（m2） |
0.4 |
0.6 |
0.8 |
1.1 |
1.2 |
2.0 |
2.5 |
5.5 |
|
|
冷凝面積 condensing area（m2） |
1.2 |
1.7 |
2.4 |
3.0 |
3.2 |
3.6 |
4.5 |
14 |
|
|
冷卻面積 cooling area（m2） |
0.25 |
0.35 |
0.45 |
0.6 |
0.7 |
0.85 |
1.1 |
3 |
|
|
受液槽容積 storage capacity（L） |
15 |
45 |
60 |
76 |
100 |
125 |
140 |
185 |
|
|
耗能 diameter of condensing hole（kg/h） |
23 |
46 |
70 |
92 |
115 |
150 |
185 |
403 |
|
|
真空度 vacuum degree(MPa) |
-0.08 |
||||||||
|
容器別類 vessel type |
一類 Category 1pressure vessel |
||||||||
|
設備重量 weight(kg) |
410 |
470 |
605 |
715 |
862 |
1015 |
1250 |
2600 |
|
|
外形尺寸 ( 參考 ) overall size （mm） |
L |
1200 |
1350 |
1700 |
1800 |
2100 |
2400 |
2390 |
2730 |
|
W |
600 |
750 |
800 |
950 |
1200 |
1300 |
1300 |
1500 |
|
|
H |
2200 |
2200 |
2700 |
2850 |
3400 |
3400 |
3720 |
4700 |
|
