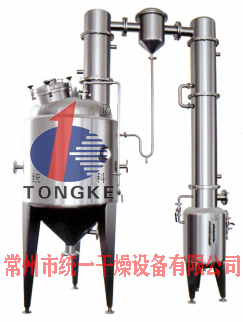

真空減壓 ( 刮板 ) 濃縮罐
/
所屬分類：廢鹽廢水蒸發器系列
產品概述：一、概述◆ 本設備主要適用于制藥、化工、輕工等行業液體物料的濃縮蒸發，并可用于酒精等有機溶媒的蒸餾回收等工藝過程?！?本設備共有五個規格系列 ( 見主要技術參數表 ), 全部采用不銹鋼材料制造, 機構緊湊, 型式美觀, 潔凈耐用. 主要包括濃縮罐 , 第一冷凝器 , 氣液分…
產品詳情|
圖片集錦|
一、概述
◆ 本設備主要適用于制藥、化工、輕工等行業液體物料的濃縮蒸發，并可用于酒精等有機溶媒的蒸餾回收等工藝過程。
◆ 本設備共有五個規格系列 ( 見主要技術參數表 ), 全部采用不銹鋼材料制造, 機構緊湊, 型式美觀, 潔凈耐用. 主要包括濃縮罐 , 第一冷凝器 , 氣液分離器 , 第二冷凝器 , 冷卻器受液槽六個部件 . 濃縮罐為夾套結構 , 冷凝器為列管式 , 冷卻器為蛇管式 .
◆ 物料可采用自流或真空抽入濃縮罐內，利用夾套通蒸汽進行加熱，加料高度以達到罐體視鏡中心為宜。上升的蒸汽由第一冷凝器控制回流量，根據不同物罐內，對于工業溶劑（如酒精）經第二冷凝器和冷卻器最后在受液槽取得。本設備可以常壓或減壓生產，可以間歇或連續生產。當連續生產連續進料時其進料管應加流量計。在連續減壓生產過程中對濃縮罐出料要先使罐內恢復常壓后方能出料。
二、技術參數
|
型號 Model |
50 |
100 |
200 |
300 |
500 |
700 |
1000 |
|
|
容積 Volume (L) |
50 |
100 |
200 |
300 |
500 |
700 |
1000 |
|
|
蒸發量Evaporating capacity (kg/h) |
20 |
40 |
60 |
80 |
100 |
130 |
160 |
|
|
受液槽容積 Liquid receeiving tank volume (L) |
15 |
45 |
60 |
76 |
100 |
125 |
165 |
|
|
夾層壓力 Jacket pressure (Mpa) |
0.3 |
|||||||
|
真空度 Vacuum degree (Mpa) |
0.09 |
|||||||
|
加熱面積 Heating area (m2) |
0.25 |
0.59 |
0.8 |
1.1 |
1.45 |
1.8 |
2.2 |
|
|
冷凝面積 Condensing area (m2) |
1.2 |
1.7 |
2.4 |
3.0 |
3.3 |
3.6 |
4.1 |
|
|
冷卻面積 Cooling area (m2) |
0.29 |
0.35 |
0.45 |
0.6 |
0.7 |
0.85 |
1.05 |
|
|
設備重量 Equipment weight (kg) |
380 |
550 |
550 |
650 |
800 |
1000 |
1450 |
|
|
外 形 尺 寸 Overall dimension(mm) |
L |
1200 |
170 |
1700 |
1700 |
2100 |
2400 |
2390 |
|
W |
600 |
800 |
800 |
1000 |
1200 |
1300 |
1300 |
|
|
H |
2200 |
2700 |
2700 |
3400 |
3400 |
3400 |
3720 |
|
